详细说明
一、智能一体化闸门流量自动控制一体机特点

1.一体化高度集成

2.铝合金结构有40 年以上的使用寿命

3.便捷安装和调试

4.能**地计量流量

5.采用大阳能供电

6.配置了无线电波局域网或网络，便于网络连接和远程操作

7.开放的物联网控制系统和软件平台，方便远程监控和数据采集

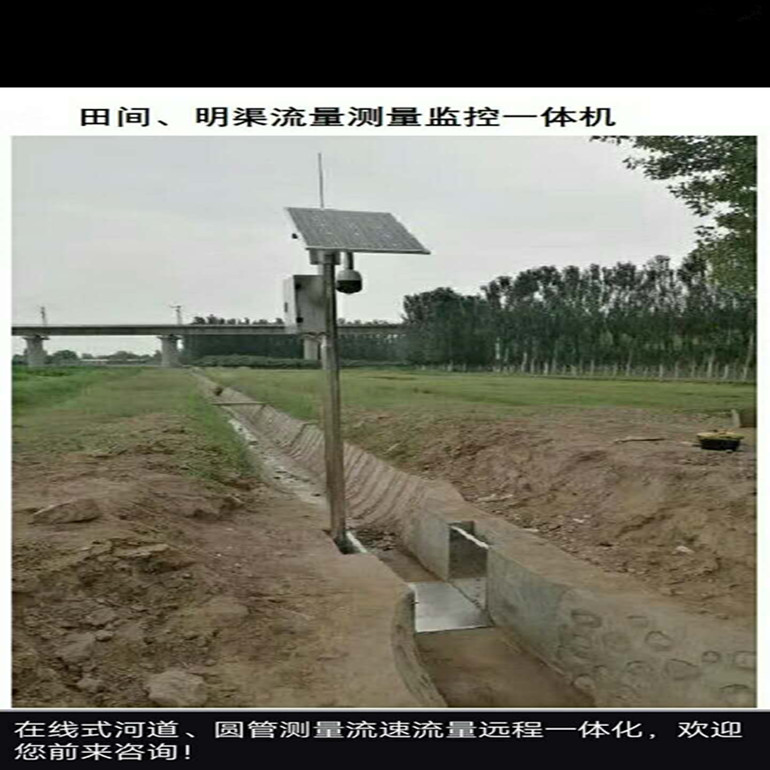

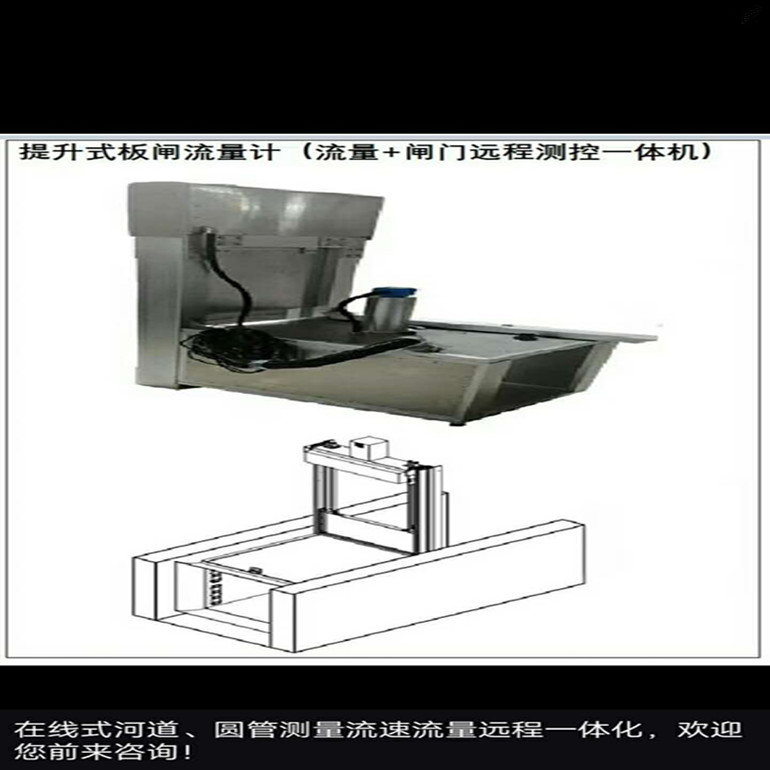

二、智能一体化闸门流量自动控制一体机闸门设计

1.一体化的物联网控制系统

2.由于只有1个活动部件，维护量低

3. 双向止水密封

4.可选择前壁式安装、通迢式安装门僧式安装

5.可手动操作



控制方式 闸门运行
开度模式
将闸板保特在固定位置


流量模式


闸板根据流量需求进行自动调节，根据流量计的反馈来保持一定的流量


上下游水位模式


闸板可以控制小型渠道的上游和下游的水位




智能一体化闸门流量自动控制一体机技术参数

总体参数



适用范围


斗渠，农渠，潜孔闸门



闸门工作水温


1-50℃


单位


流量：m³/天，m³/s

水位：m，cm，或mm

闸门开度：m，cm，mm或%




机械单元



闸门材质


铝合金


驱动装置


电动推杆，防护等级IP67


活塞杆


304不锈钢


止水方式


双向止水


安装方式


前附墙式，门槽式或通道式安装




控制单元



控制柜材质


304不锈钢


供电


直流24v或交流


交流电源


220V或380V


太阳能


12V直流一瓦数取决于**安装情况


电池


24V直流一3天、5天或7天续航，寿命5年


数据点


28-100个


控制方法


电脑SCADA软件，APP，HMI触摸屏


通讯方式


(4G、专网、无线电和以太网)


远程数据传输


DNP3，Modbus TCP/IP，OPC(或以太网)


HMI


4.3英寸或7英寸液晶触摸屏


RMI


可替代HMI 使用和平板电脑进行现遥控


无线电


920MH2115.5 KD/s带宽标准


可支持的协议


Ethernet IP，DNP3，Modbus RTU，Modbus TCP/IP，RS-232.



传感器



开度传感器


霍尔效应传感器


闸门开度精度


±3mm


水位传感器


超声波传感部,压力传感器


水位精度


±3mm


可选配(电磁流量计)



计量精度


从±0.5%到±2.5%


测量范围


流速0.05m/s一10m/s


输出信号


4-20mA/DC


数字通讯接口


RS232 RS485 可选



可选配(巴歇尔槽)



材质


304不锈钢
计量精度


从±2.5%到±5%


测量范围


0.01m³/s一10m³/s


输出信号


4-20mA


数字通讯接口


RS232 RS485可选




可选配(超声波测流箱)



材质


铝合金


计量精度


从±2.5%到±5%


测量范围


0.05m/s一3m/s


数字通讯接口


RS485 modbus


开度要求


大于15%对计量精度无影响


水位要求


1/2箱体高度
